Dessin et structure de la machine de fabrication de masque N95 II

1. Station d'impression et station de soudage des écouteurs

Ces deux stations s'associent les unes aux autres, elles sont donc analysées ici ensemble.

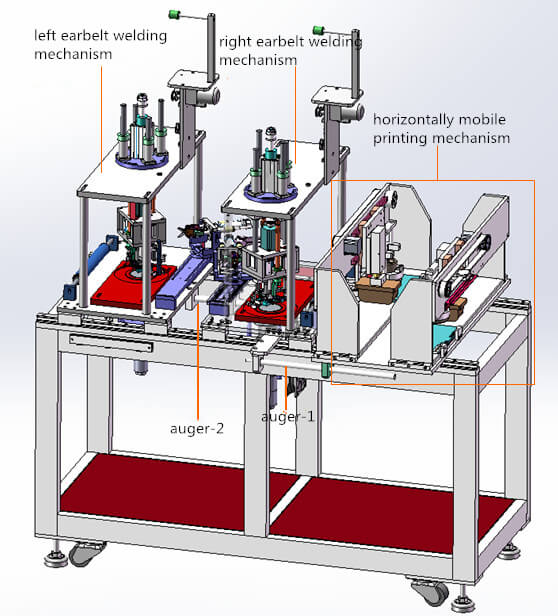

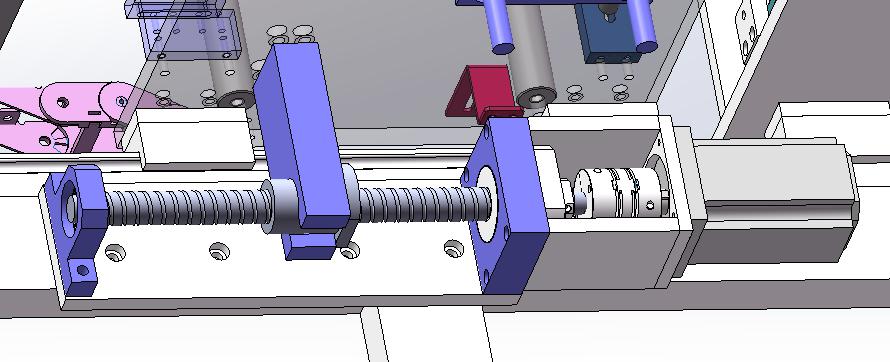

On peut voir que deux tarières sont utilisées pour relier le mécanisme de soudage des écouteurs gauche et droit. Pendant ce temps, ils se déplacent ensemble le long du guide sur le cadre de la machine. Le conducteur est le servomoteur et le mécanisme de vis sous le cadre de la machine.

Mais pourquoi se déplacent-ils?

La raison en est que: le matériau en tissu va de l'avant, tandis que le mécanisme d'impression mobile et le mécanisme de soudage des écouteurs doivent les contacter pendant le fonctionnement. Par conséquent, il ne devrait pas y avoir de mouvement relatif entre ces mécanismes et ces matériaux lors du contact. Pour cette raison, le mécanisme d'impression mobile et le mécanisme de soudage des écouteurs devraient aller de l'avant avec le matériau et revenir après leur séparation du matériau.

1) Station d'impression mobile

Nous pouvons trouver des textes sur N95 comme ceci:

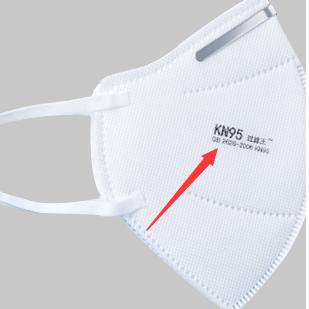

Il est exactement imprimé par cette station.

Ce qui suit est sa structure particulière:

Tout d'abord, le principe de travail des mécanismes d'impression mobile gauche et droit est le même.

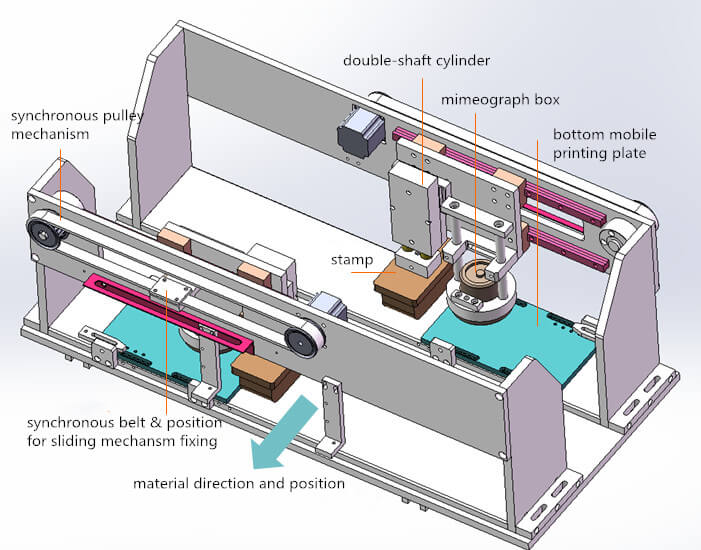

Le tampon arrière et la boîte en miméographe sont entraînés par la ceinture synchrone et le mécanisme de guidage. Le moteur entraîne une poulie synchrone pour réparer le mécanisme de glissement et synchrone afin qu'ils puissent prendre un mouvement linéaire.

un. Ordre de mouvement (techniques)

a) Colorant de revêtement sur la plaque mobile inférieure avec boîte en miméographe;

b) Les timbres se déplacent vers le haut de la plaque mobile; Le cylindre à double arbre s'abaisse et appuie le tampon pour coller le colorant;

c) Enfin, le tampon passera au matériau. Le cylindre à double arbre se baisse et le colorant est tamponné sur le matériau.

2) Station de soudage des écouteurs

Les mécanismes de soudage des écouteurs gauche et droite ont la même structure et le même principe de travail mais la position opposée.

Flux de fonctionnement:

a) L'écoute est alimentée par le mécanisme d'alimentation et tirée vers le mécanisme de soudage;

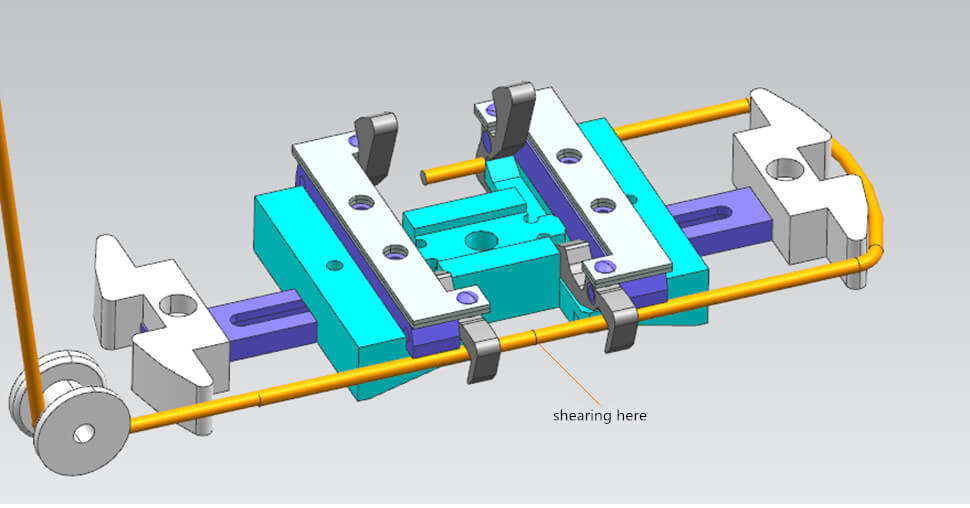

b) Le mécanisme de traction et de soudage des écouteurs tire les éreintes, puis le mécanisme de sheraing le cisaille;

c) Enfin l'oreillette de soudage du mécanisme de soudage sur le masque.

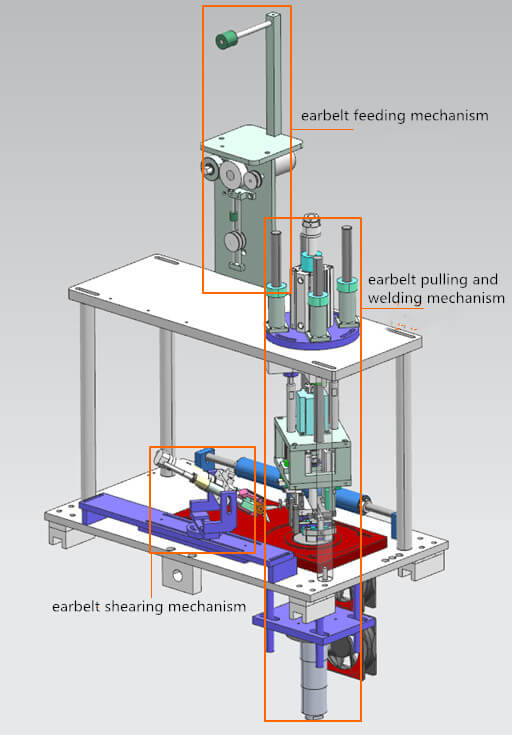

un. Mécanisme d'alimentation des écouteurs

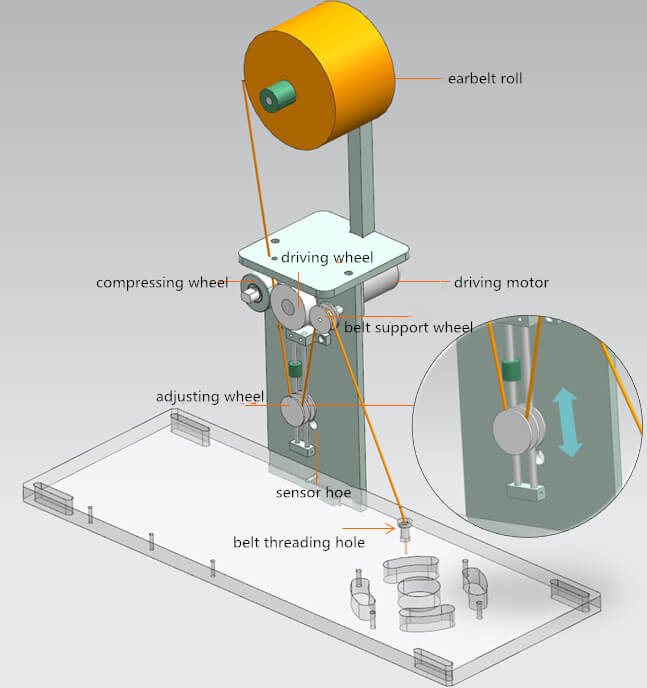

Path des éreinages: rouleau d'écouteur → roue de conduite et roue de compression → roue de réglage → Roue de support de la courroie → Trou de filetage de la courroie

La compression de la roue comprime l'oreillette sur la roue de conduite. Alors que la roue de conduite tourne, l'écouteur se déplace vers le bas. À une autre extrémité, les écouteurs se connectent avec le mécanisme de traction à travers le trou de filetage. Cependant, la vitesse de libération des écouteurs ne correspondra pas à sa vitesse de traction. Dans ce cas, le réglage de la roue joue un rôle pour régler la tension des écouteurs.

S'il est libéré, l'écoute sera lâche et la roue de réglage tombe jusqu'à ce qu'elle soit détectée par le capteur. Puis conduire le moteur s'arrête. Pendant ce temps, le mécanisme de traction continuera à tirer et soulèvera la roue de réglage. Une fois que le capteur ne détecte pas la roue, le moteur de conduite recommence à se détourner et entraîne la libération de l'échappement. Ce mouvement de libération se répète.

né Mécanisme de traction et de soudage des écouteurs

a) Comment certaines pièces sont-elles connectées?

• La plaque de fixation des cylindres de baisse;

• Le tir de soudage est verrouillé sur la plaque de fixation à travers les vis de verrouillage;

• Le mouvement entre le soudage de tir et le mécanisme de traction et de traitement des écouteurs est relatif. Mais si la tige se soulève vers son bas en contactant le mécanisme, l'ensemble du mécanisme sera alors retenu.

b) Principe du mouvement vertical:

• La baisse du cylindre pousse vers le bas la plaque de fixation;

• La plaque de fixation pousse vers le bas du tir de soudage;

• Le mécanisme de traction des écouteurs retenu par le soudage de tir se déplace en raison de la gravité;

• Lors de la tir du mécanisme de tir, le cylindre bassement pousse vers le bas de la tige de soudage jusqu'à ce qu'il soit également;

• Le cylindre abaissant la plaque de fixation pour se déplacer vers le haut;

• La plaque de fixation entraîne le tir de soudage pour se déplacer vers le haut; Ensuite, l'extrémité de tige touche le mécanisme de traction des écouteurs et ces deux parties se déplacent ensemble;

• Ils se déplacent à la limite du cylindre.

c) Mécanisme de traction et de soudage des écouteurs

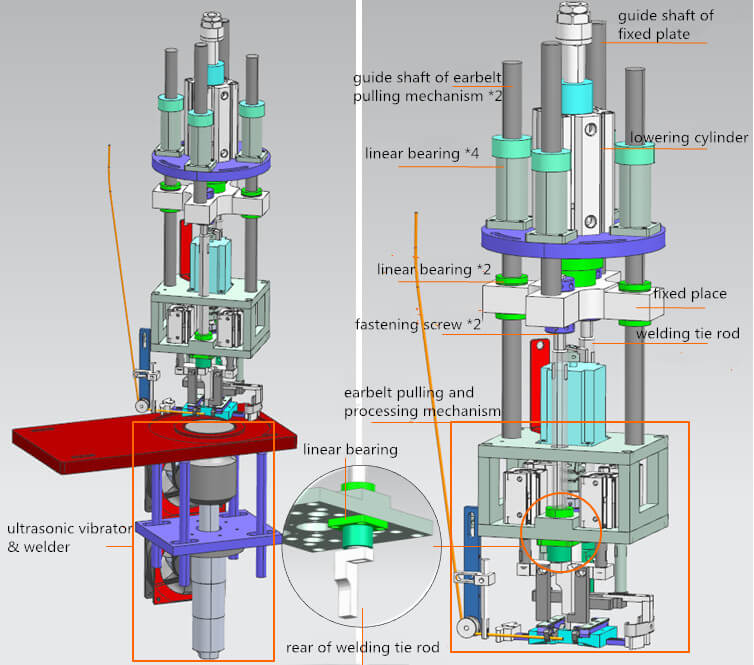

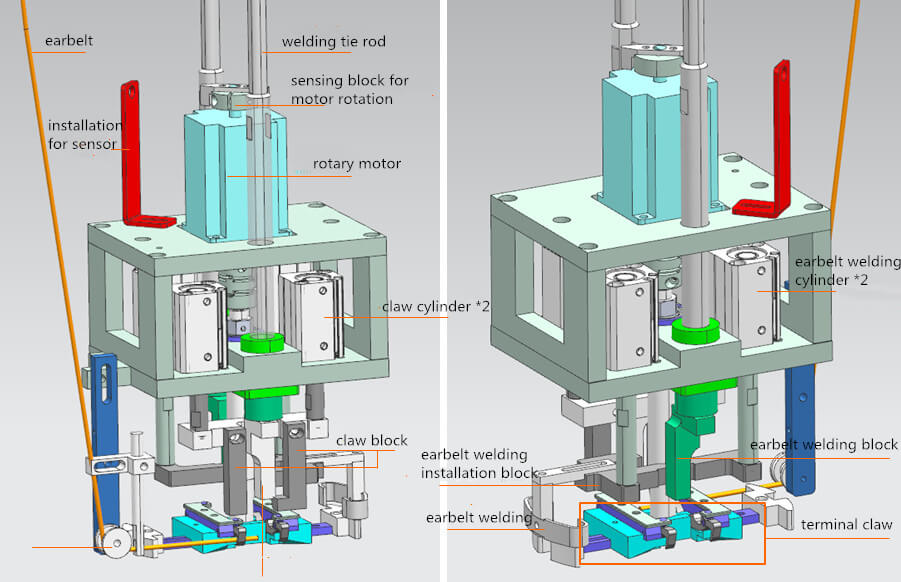

Ceci est une image du mécanisme de traction et de traitement des écouteurs sous deux angles et celui suivant est une image détaillée de la griffe terminale:

je. Fonctions de certaines parties

• Le capteur coopère avec le moteur en détectant le bloc de détection pour la rotation du moteur pour contrôler l'angle de rotation (180 ° par temps)

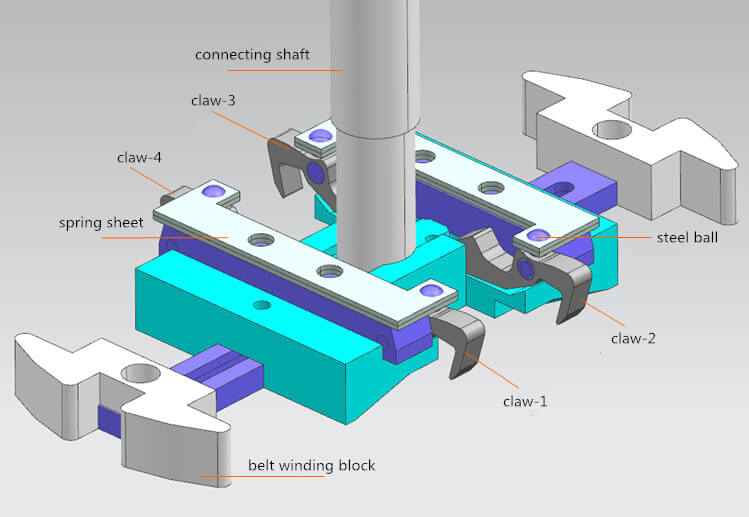

• L’état du printemps peut être conservé par Steel Ball. (S'il est pressé par un bloc de griffe, le ressort ne se réprimande pas)

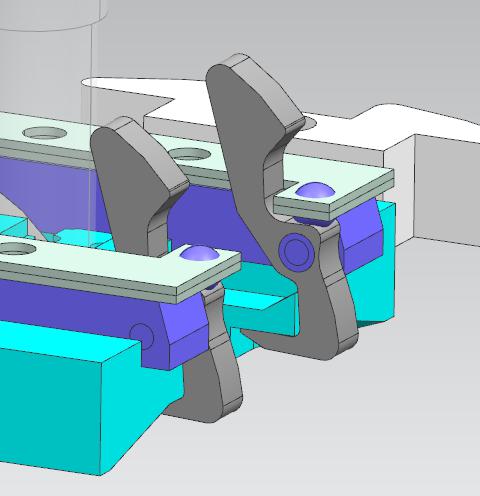

• La griffe sera comme ceci une fois qu'elle est pressée par le bloc de griffe (l'écouteur peut être pressé en cas de desserrage):

ii Bon état de travail (le plus important)

• Au tout début, Earbelt est pressé par Claw-1;

• Le moteur rotatif entraîne la griffe de borne pour tourner à 180 °. Ensuite, Claw-1 tirera automatiquement les éreintes à l'état suivant:

• Bloc de griffe de cylindre à griffe pour baisser la griffe et appuyer sur l'échappement. Ensuite, le mécanisme de cisaillement des écouteurs cisaille l'écoute et le retour avec un bloc de griffe;

• L'ensemble du mécanisme s'abaisse jusqu'à ce que le bloc de soudage des écouteurs sur deux côtés appuie sur les deux extrémités de l'écouteur;

• Eauteur de soudage de l'oreillette Blovk Electet sur le masque; Le cylindre de soudage des écouteurs pousse la bande de soudage vers le bas. Pendant que la bande pousse des écouteurs sur un bloc d'enroulement, la plaque d'installation pour la bande de soudage appuiera l'extrémité armée de la griffe-2,3 et 4 pour restaurer les trois griffes. Dans le même temps, Claw peut libérer l'édifice cisaillé. (Remarque: la griffe 1 n'est pas pressée);

Remarque: Dans les mouvements suivants, la plaque d'installation appuyera uniquement sur Claw2 et 3.

• L'ensemble du mécanisme se soulève. Enfin, Earbelt est la soudure avec succès. Les processus ci-dessus se répètent pour que l'écoute soit rapidement tirée et soudée.

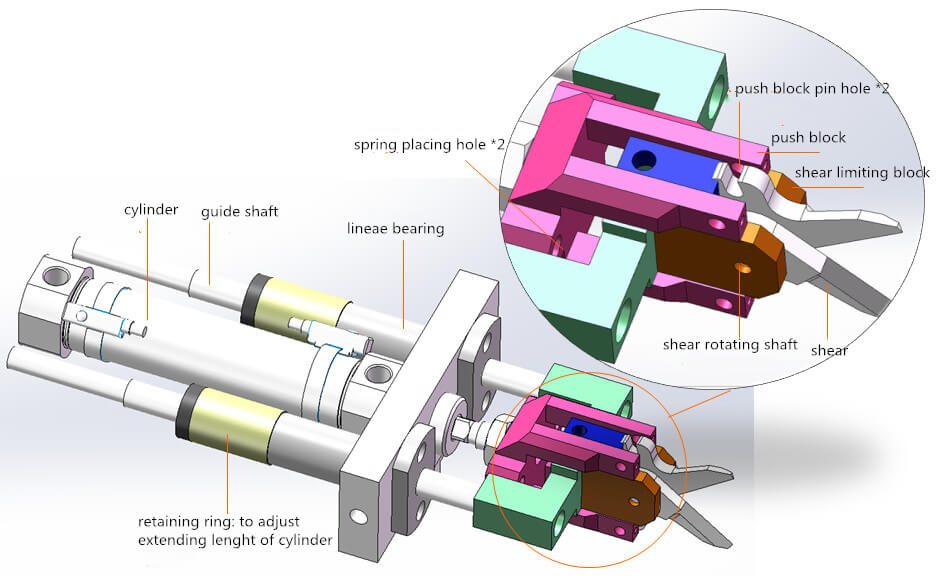

c. Mécanisme de cisaillement des écouteurs

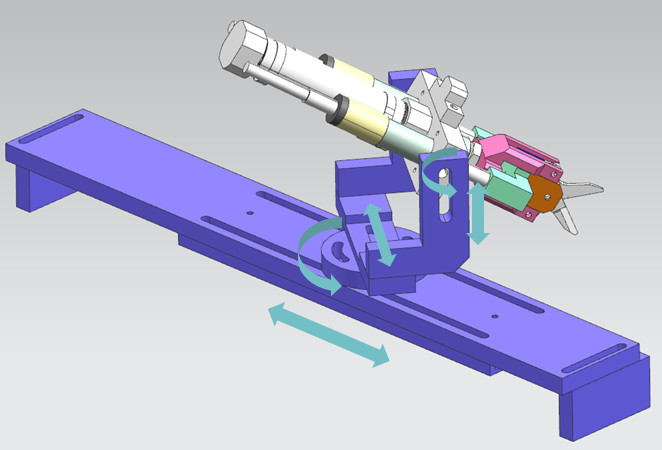

La partie violette est utilisée pour ajuster l'angle et la position du mécanisme.

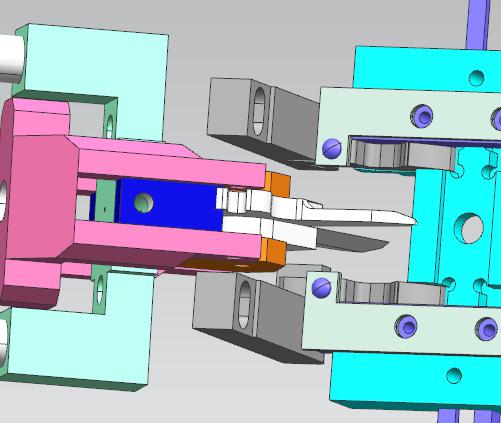

Il y a des broches dans le trou de la goupille de blocs poussants et l'arbre rotatif de cisaillement dans la production pratique. Les ressorts sont également placés dans le trou de plateau à ressort. En outre, il n'y a pas de connexion entre le bloc poussoir, la partie verte et le bloc limitant de cisaillement. Ils peuvent glisser.

a) Commande de fonctionnement:

• Le cylindre pousse le mécanisme frontal à l'éreint;

• Le cylindre pousse en continu même lorsque le bloc de blocs de bloc de cisaillement limitant le cisaillement (illustré à l'image suivante). Mais le cisaillement sera poussé pour être fermé et pour que l'écoute soit cisaillée;

• Pendant le retour, le ressort séparera le bloc poussoir du bloc limitant du cisaillement et le cisaillement se restaure pour être ouvert.

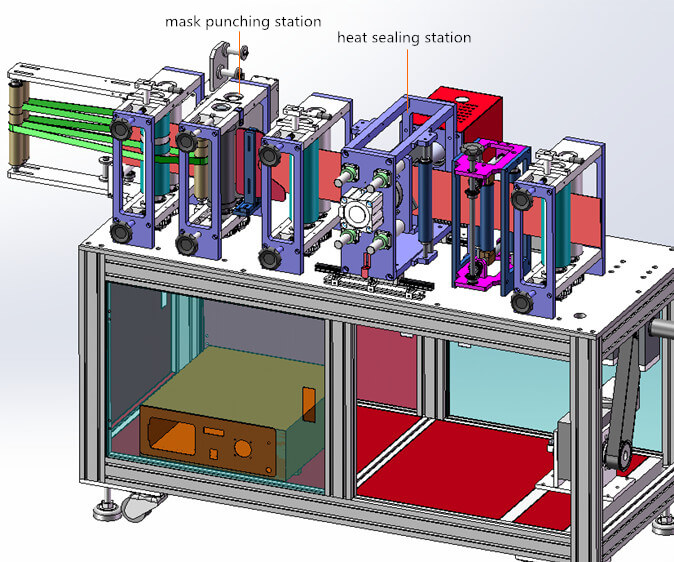

2. Stations de punch et de traitement des déchets de masque

1) Mécanisme de pliage du masque

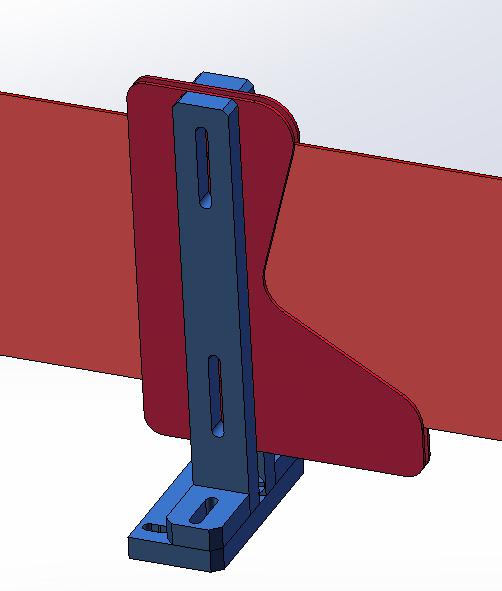

Comme nous le savons tous, KN95 est plié. En fait, ce mécanisme est exactement utilisé pour plier les masques.

2) Station de rouleaux sans puissance

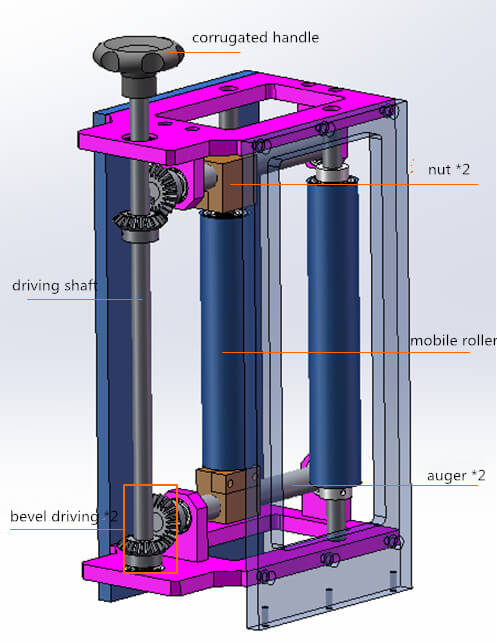

La poignée ondulée en rotation peut entraîner la rotation de l'arbre de conduite. Le tarière est également entraîné pour tourner par le mécanisme de conduite en biseau. Enfin, la position du rouleau mobile peut être ajustée.

3) Station de punch de masque

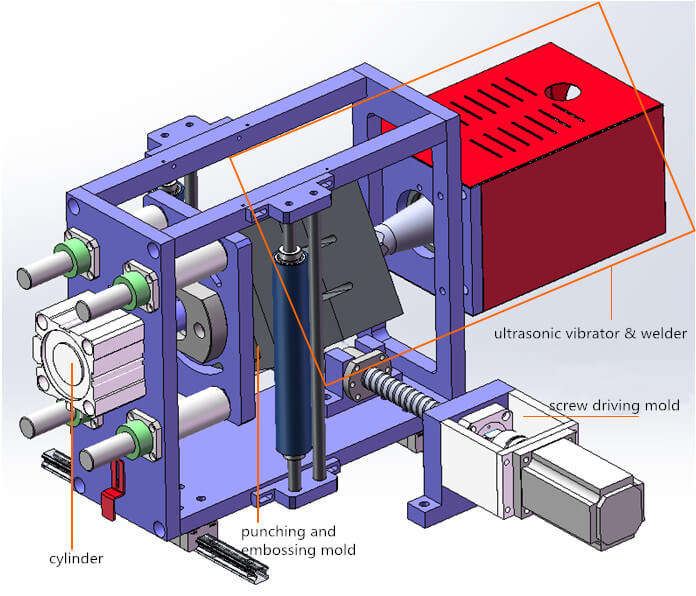

Le moule de conduite à la vis entraîne l'ensemble du mécanisme pour la réciproque pour s'assurer qu'il n'y a pas de déplacement relatif des masques. L'ID du masque plié chauffé par ultrasons et perforés.

4) Station à la main-d'œuvre des écouteurs

Avant cette station, des écouteurs font face. Mais les écouteurs de tous les masques d'extrémité s'affrontent. C'est la fonction de cette station: pour retourner les écouteurs.

5) Station de décharge de masque

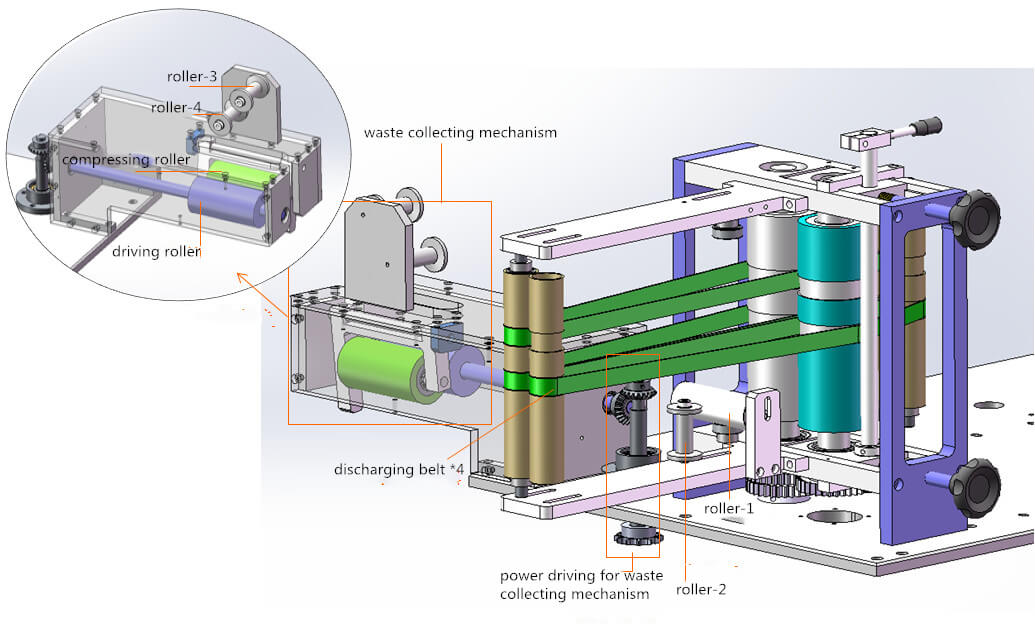

La courroie de décharge peut décharger des masques. Les déchets perforés seront déchargés dans la commande: rouleau-1 → rouleau-1 → rouleau-3 → rouleau-4 → rouleau de conduite et rouleau de compression.

La puissance du mécanisme de collecte des déchets provient également de l'arbre de puissance et transmise par le mécanisme conique. Mais quelle est l'origine de puissance de l'arbre de puissance?

On peut voir que l'origine de puissance est le servomoteur et le réducteur. Leur puissance peut être transmise à d'autres stations à travers l'arbre de puissance.

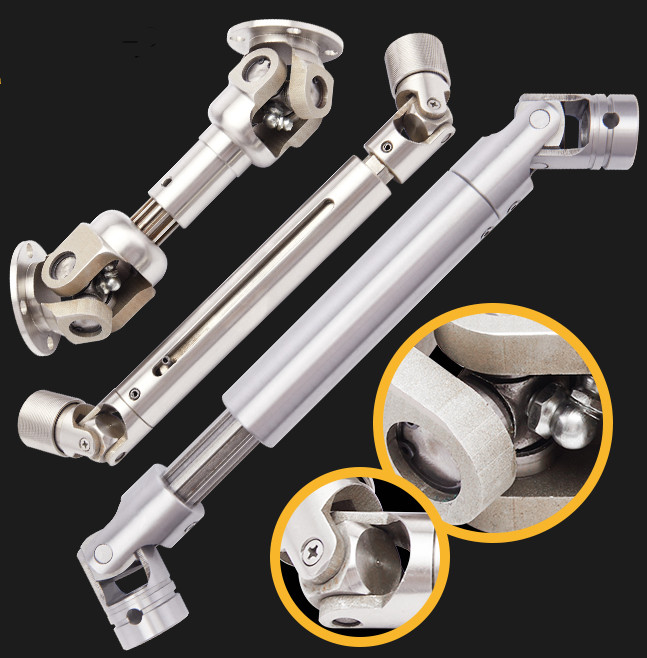

L'équipement se compose de plusieurs cadres de machines. Pour ne pas démanteler l'arbre de puissance tout en les séparant, un couplage universel flexible est utilisé au lieu de connexion.
