Comment ajuster le suivi des yeux sur la machine d'emballage des ampoules

Nombre Parcourir:0     auteur:Emballage     publier Temps: 2020-10-15      origine:Grand Packing

Comment ajuster le suivi des yeux sur la machine d'emballage des ampoules

Les marques d'œil sur la feuille ALU peuvent être suivies par un interrupteur photoélectrique après chaque traction. S'il y a une note des yeux détectée comme définie, la portée du voyage restera; Mais sinon, la portée du voyage peut être compensée pour un suivi précis des yeux.

1. Débogage

1) Ajustez les moules pour le contrôle de la taille des cloques et déterminez la taille sur la portée entre deux marques d'œil (ou se référant au diagramme du matériau). La roue à main peut être tournée vers le haut pour allonger les cloques ou être retournées vers le bas pour les raccourcir.

Machine d'emballage en cloque1

2) Après le réglage des cloques, allumez l'interrupteur de suivi et alignez-le avec un point des yeux sur la feuille Alu;

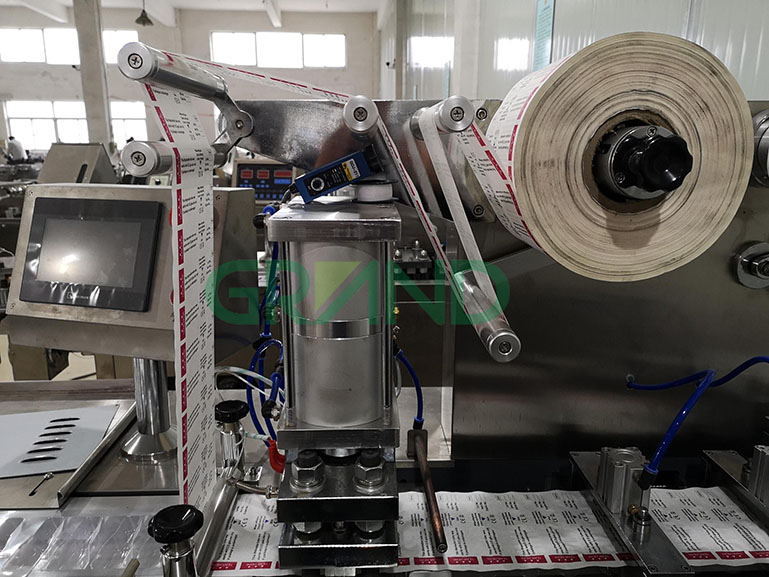

Comme le montre la figure suivante, le papier d'aluminium sera tiré vers la gauche et le capteur suit le côté gauche d'un point de vue.

Machine d'emballage en cloque2

← Comme

Direction du mouvement en alu

Il y a un petit bouton noir qui peut être utilisé pour ajuster la sensibilité du suivi des yeux. La machine tire du papier d'aluminium et l'indicateur devient rouge lorsque l'œil est détecté et qu'il devient vert lorsque l'œil est tiré. Aucun remplacement du rouge et du vert n'indique que la sensibilité du capteur doit être présentée.

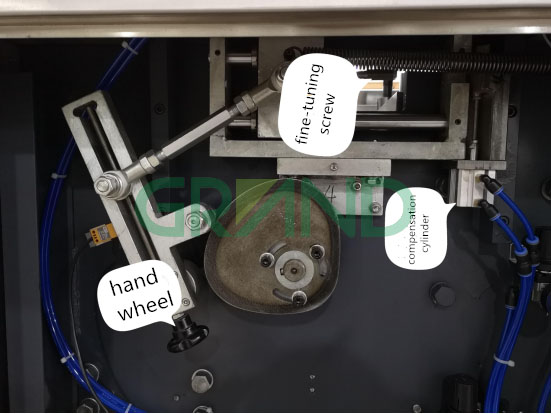

3) Pendant le fonctionnement, en fonction de l'interrupteur de suivi des yeux, si le curseur se déroule vers l'avant, la portée de traction est trop longue et que les opérateurs peuvent affiner la vis vers l'intérieur. Sinon, les opérateurs peuvent affiner la vis vers l'extérieur.

machine d'emballage en cloque3

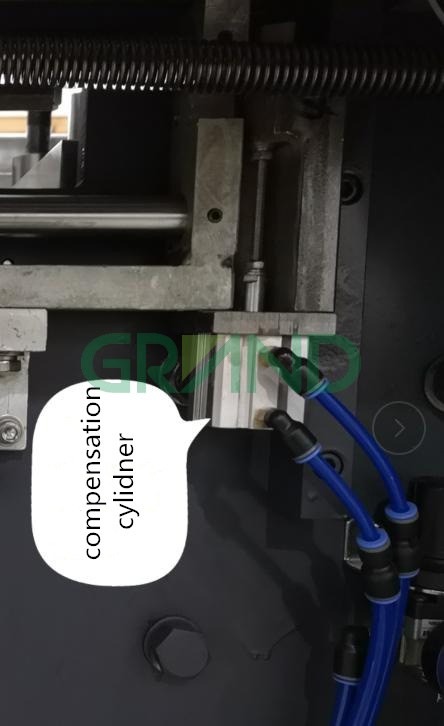

4) Après ajustement, observez la position du curseur de suivi et assurez-vous que la compensation est appropriée. (La déviation vers l'avant ou vers l'arrière est déterminée par le cylindre de compensation automatiquement. Le cylindre se déplace vers le bas pour tirer la marque des yeux vers l'avant et allonger la cloque ou se déplacer vers le haut pour retirer les yeux vers l'arrière et raccourcir la cloque.)

machine d'emballage en cloque4

5) Le programme PLC est débogué en usine.

Cette méthode de réglage convient en fait au suivi des yeux sur une autre machine d'emballage qui est installée avec un dispositif de suivi électrique, ainsi que le machine d'emballage en cloque mentionné comme ci-dessus.
